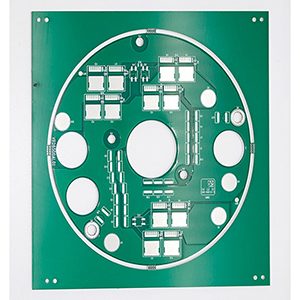

Какви са често използваните материали в печатните платки?

PCB (печатна платка) е основен компонент на съвременните електронни устройства. Тя не само служи като физическа опора за електронните компоненти, но и действа като ключов носител за електрическа връзка и предаване на сигнали. Подобно наневронна мрежав електронния свят, PCB ефективно и надеждно свързва различни компоненти, образувайки цялостна верижна система.

Основни материали

1. Фенолна хартиена основа:Най-традиционният основен материал за PCB, изработен от хартия, импрегнирана с фенолна смола. Той предлага добра обработваемост и ниска цена, но има слаба термоустойчивост и диелектрични свойства. Подходящ е само за потребителска електроника и домакински уреди с ниски изисквания за електрически характеристики и меки условия на околната среда.
2. Епоксидна стъклена влакна основа (FR-4):В момента най-широко използваният, изработен от епоксидна смола и стъклена влакна. Отличава се с отлични електрически свойства, механична якост, топлоустойчивост и химична стабилност. FR-4 се използва широко в общи електронни устройства като компютри, комуникационна техника и индустриални системи за управление.
3. Полиимидна основа:Използва полиимиден филм като изолационен слой, предлагащ изключително висока термична устойчивост (непрекъсната работна температура над 260 °C), отлични електрически свойства, ниска влагопоглъщаемост и добра механична якост. Използва се главно в аерокосмическата, военната, автомобилната електроника и други области с висока надеждност и сурови условия, както и във високочестотни вериги като микровълнови и RFID.
4. Алуминиев субстрат:Използва алуминиева сплав като основа, покрита с изолационен диелектричен слой. Има отлично разсейване на топлината, което ефективно решава проблемите с управлението на топлината в електронни устройства с висока мощност. Има също така добра механична якост, електромагнитно екраниране и известна устойчивост на корозия. Често се използва в LED осветление, модули за захранване, автомобилна електроника, аудио оборудване и други приложения, изискващи ефективно разсейване на топлината.
5. Медна основа:Използва високочиста мед като основа, с композитен изолационен слой. Медните субстрати имат изключителна топлопроводимост, много по-висока от алуминиевата, и са особено подходящи за приложения с висока мощност и висока топлина, като LED с висока яркост, модули за захранване, електрически превозни средства и телекомуникационни базови станции. Те също така предлагат висока механична якост и устойчивост на корозия, подходящи за сурови условия.
6. Специални субстрати:За високочестотни, високоскоростни или високо надеждни електронни продукти се използват и високопроизводителни материали като керамични субстрати и PTFE (политетрафлуороетилен), за да се отговори на специални електрически и екологични изисквания.

Медна фолио

Медното фолио е основният материал за проводимия слой на печатните платки и се разделя на два типа:

1. Електролитно медно фолио:Произвежда се химически чрез нанасяне на равномерен меден филм върху ролка от неръждаема стомана, след което се отлепя. Тя е евтина, предлага се в различни дебелини и размери и е основният тип медно фолио за твърди печатни платки.
2. Валцувано медно фолио:Произвежда се чрез многократно валцуване и отгряване на меда чрез физически методи. Има висока пластичност, което го прави особено подходящ за гъвкави печатни платки (FPC) и динамични среди. Гладката му повърхност и ниските ребра са идеални за високочестотни и микровълнови приложения, но е по-скъпо, има по-слаба адхезия към субстратите и е ограничено по ширина.

Изолационен слой

Изолационният слой се намира между медното фолио и основния материал, осигурявайки електрическа изолация между проводимите слоеве и безопасността на веригата. Основните материали включват:

• Епоксидна смола:Добра изолация и адхезия, ниска цена, широко използвана в повечето печатни платки.
• Полиимид:Отлична топлоустойчивост и електрически свойства, идеален за висококачествени, високочестотни или високотемпературни приложения.

Защитен слой

1. Маска за запояване:Обикновено зелена, покрива повърхността на платка, за да предпази веригата от къси съединения, определя зоните за запояване, предотвратява появата на спойни мостове и подобрява точността на запояването и надеждността на платка.
2. Слоят за ситопечат:Използва се за маркиране на позициите на компонентите, идентификатори, предупреждения и др. Слоят за ситопечат улеснява сглобяването и по-късната поддръжка, като помага на инженерите бързо да идентифицират компонентите и следите.

Повърхностна обработка

За да се подобри спойваемостта, устойчивостта на окисляване и надеждността, обичайните процеси за повърхностна обработка включватHASL(изравняване на спойката с горещ въздух),ENIG(безтоково никелиране с потапяне в злато),OSP(органичен консервант за спойваемост) ипотапящо сребро, в зависимост от нуждите на приложението.

Спой

1. Сплав от олово и калай:Като 63Sn-37Pb евтектичен спой, който осигурява добра проводимост, обработваемост, ниска точка на топене и здрави споени съединения. Въпреки това, поради токсичността на оловото, неговата употреба намалява в полза на опазването на околната среда.
2. Безоловен спой:Точка на топене около 217 °C, нетоксичен и екологичен, изисква по-стриктна обработка и се е превърнал в основния избор.

Екологични и устойчиви материали

С все по-строгите екологични норми, производството на печатни платки поставя по-голям акцент върху безхалогенни, RoHS-съвместими и рециклируеми материали, насърчавайки зеленото и устойчиво развитие в електрониката.

Области на приложение

Обичайните материали за печатни платки се използват широко впотребителска електроника,комуникационни устройства,промишлен контрол,автомобилна електроника,медицински инструменти,умни домове,LED осветлениеи други области. Независимо дали става въпрос за прототипиране на нови продукти или пробно производство на малки серии, висококачествените PCB материали са ключови за осигуряване на производителността и надеждността на електронните продукти.
