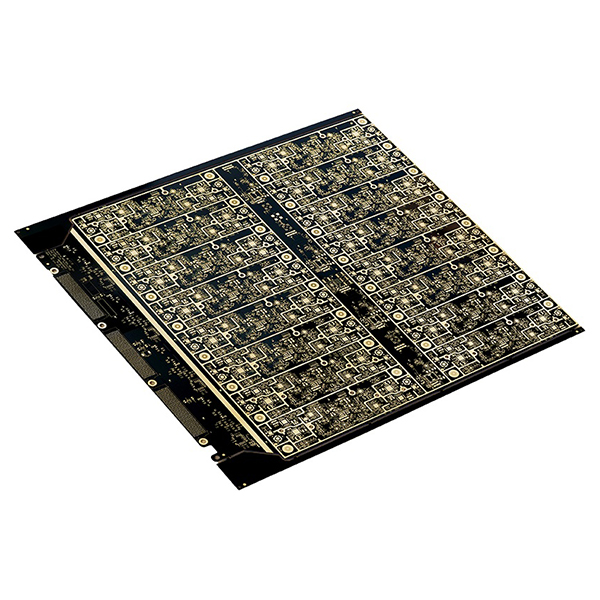

високочестотна 5G активна антена печатна платка

Основни характеристики

• Богата слоеста структура:Използва 22-слойна (22L) структура с висока плътност на взаимовръзки, за да поддържа сложна RF сигнална трансмисия, отговаряща на строгите изисквания за сигнална цялост и изолация във високочестотни 5G приложения.
• Високопроизводителни материали:Използва Doosan DS-7409DV HVLP високочестотни материали с ниски загуби, за да гарантира отлични диелектрични свойства и ниски загуби при вмъкване във високочестотни приложения.
• Множествен процес на ламиниране:Използва двустепенен процес на ламиниране, за да подобри значително силата на свързване между слоевете и надеждността на крайния продукт, което го прави подходящ за сложните процеси, изисквани от многослойните платки.
• Сложен дизайн на обратно пробиване:Разполага с 11 ленти за обратно пробиване, за да оптимизира маршрутизирането на сигнала, да намали паразитните ефекти и сигналните смущения и да подобри целостта на високоскоростния сигнал.
• VIPPO технология:Включва VIPPO (Via In Pad Plated Over) технология за по-висока плътност на окабеляването и превъзходни електрически характеристики, поддържаща тенденциите към миниатюризация и висока интеграция.
• Вградени медни блокове:Интегрира 22 медни блока в платка, за да подобри локалното разсейване на топлината и да подобри термичното управление за активни компоненти с висока мощност.
• Множествен контрол на импеданса:Поддържа 10 различни дизайна на импеданс за еднополюсно и диференциално предаване на сигнали, отговаряйки на разнообразните нужди за съгласуване на импеданса на RF устройствата.
• Усъвършенствана технология за запълване на виа:Използва техники за запълване на виа с високо и ниско налягане, за да подобри качеството на металното запълване във виа, постигайки по-голяма електрическа и механична надеждност.

Основни приложения

• Активни антени за 5G базови станции (AAU/AAU Massive MIMO).
• Високочестотни RF модули и приемо-предаватели.
• Антенни масиви с висока плътност в безжични комуникационни системи.
• Модули с висока мощност RF front-end.
• Висококачествено комуникационно оборудване, изискващо висока честота, ниски загуби и отлична ефективност на разсейване на топлината.
