Тестване на ИКТ при производството на печатни платки за качество и надеждност

Общ преглед на теста в схемата (ICT)

Тестът в схемата (ICT) се използва главно за проверка на качеството на запояването на компонентите, състоянието на електрическите връзки и дали параметрите на всеки компонент отговарят на проектните изисквания.

Принцип на работа

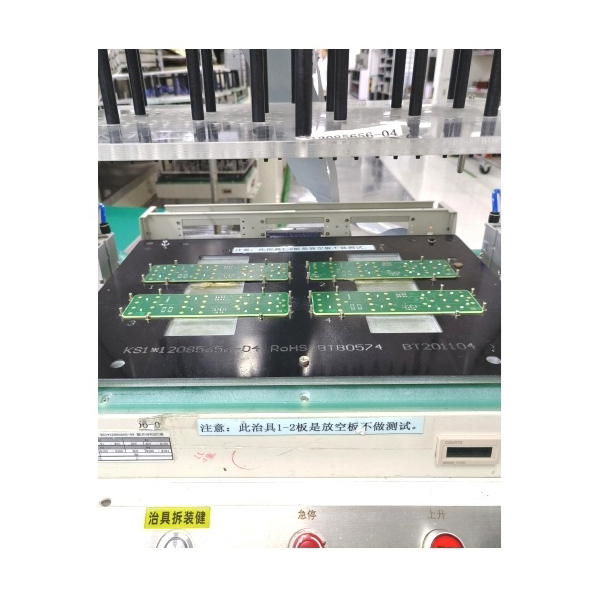

ICT оборудването закрепва печатната платка на тестова стойка (легло от пирони) и използва стотици или хиляди пружинирани сонди, за да установи директен контакт с тестовите точки на печатната платка. Контролирано от софтуер, оборудването автоматично прилага напрежение или ток, за да измери електрическите характеристики на всеки компонент и верига, включително отворени вериги, къси съединения, съпротивление, капацитет, диоди и транзистори. Това позволява бързо и точно откриване на дефекти в процеса на производство и сглобяване.

Основни елементи за проверка

• Проверка на наличието, полярността и стойността на компонентите.
• Проверка за проблеми със запояването, като студени спойки, недостатъчно запояване, къси съединения и отворени вериги.
• Уверете се, че функционалните връзки на печатната платка са пълни и надеждни.
• Измерване на действителните електрически параметри на различни компоненти.

Предимства и значение

• Бърза скорост на тестване, подходяща за масови производствени линии.
• Цялостна проверка, обхващаща по-голямата част от електрическите неизправности.
• Висока точност на тестване, способна да открива незабавно малки дефекти и да подобрява производителността при първия цикъл.
• Намалява разходите за преработка и ремонт, подобрява надеждността на продукта и удовлетвореността на клиентите.

Области на приложение

ICT се използва широко в производството на различни електронни продукти, включително потребителска електроника, автомобилна електроника, комуникационни устройства, медицинско оборудване и индустриални системи за управление. Независимо дали става въпрос за едностранни, двустранни или многослойни платки, ICT осигурява ефикасно и надеждно осигуряване на качеството.

Предимствата на нашите ICT услуги

Разполагаме с модерно оборудване за ICT тестване и професионален инженерен екип, което ни позволява да предоставяме персонализирани ICT тестови решения, отговарящи на изискванията за инспекция на различни продукти и процеси, като помагаме на клиентите да подобрят качеството на продуктите и конкурентоспособността си на пазара.
