алуминиева платка с медно покритие за ефективно разсейване на топлината

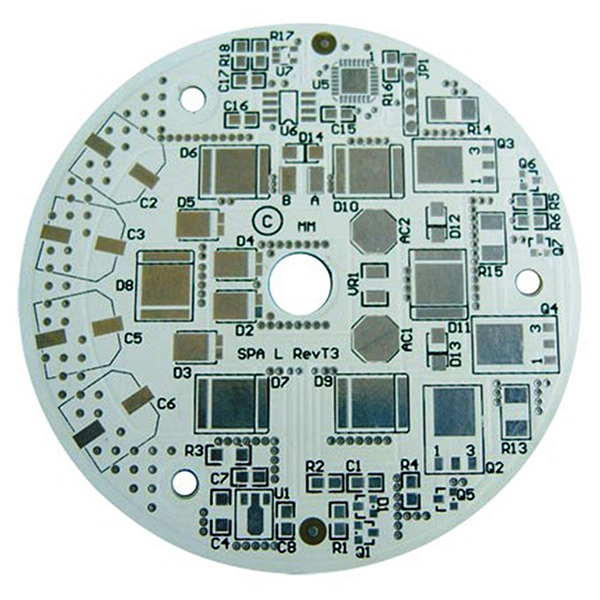

Печатна платка с медно покритие на алуминиева основа (алуминиева PCB)

Печатната платка с медно покритие на алуминиева основа (обикновено наричана алуминиева PCB) е вид платка с медно покритие, която използва метален алуминий като основен материал. На алуминиевата основа се полага изолационен слой, след което върху изолационния слой се нанася слой медно фолио, а схемите се формират чрез ецване. Алуминиевите печатни платки се отличават с отлично разсейване на топлината, електрическа изолация и механични свойства. Те се използват широко в продукти, които изискват добро разсейване на топлината и висока надеждност, като LED осветление, захранващи устройства и електронни компоненти с висока мощност. Типичната структура се състои от три части: алуминиева основа, изолационен слой и слой медно фолио.

Основна структура на PCB на алуминиева основа

1. Алуминиева основа:Изработена от алуминиева плоча с висока чистота, осигуряваща отлична топлопроводимост и механична опора.
2. Изолационен слой:Изработен от висококачествен изолационен материал, за да се гарантира електрическа изолация и термична устойчивост.
3. Медна фолио:Повърхността е покрита с електролитно медно фолио с висока чистота, което улеснява последващото гравиране за формиране на схеми.

Основни характеристики на PCB с метален сърцевин

1. Отлично разсейване на топлината, което ефективно намалява температурата на електронните компоненти.
2. Добри електроизолационни и електромагнитни екраниращи свойства.
3. Висока механична якост, лесна за пробиване, пробиване и друга обработка.
4. Подходяща за повърхностен монтаж, без нужда от допълнителни радиатори, което спомага за намаляване на размера на продукта.
5. Добра стабилност на размерите, компактна структура и подходящ за проекти с висока интеграция.
6. Опционални екологични материали, съответстващи на RoHS и други стандарти.

Основни приложения на алуминиеви платки

1. Хибридни интегрални схеми (HIC).
2. Аудио оборудване: входни/изходни усилватели, балансни усилватели, аудио усилватели, предусилватели, усилватели на мощност и др.
3. Комуникационна електронна апаратура: високочестотни усилватели, филтърни вериги, предавателни вериги.
4. Захранващо оборудване: превключващи регулатори, DC преобразуватели, SW регулатори и др.
5. Офис оборудване: електрически машини, драйвери и др.
6. Компютърно оборудване: CPU платки, флопи дискови устройства, захранващи устройства и др.
7. Модули за захранване: преобразуватели, полупроводникови релета, захранващи устройства и др.
8. LED осветление: LED лампи с висока мощност, LED стени, LED улично осветление и др.

Общи спецификации

• Дебелина на алуминиевата основа: 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 4,0 mm.
• Дебелина на медното покритие: 35μm, 70μm, 105μm.
• Размер на платка: 500×1200 mm, 600×1200 mm, 1000×1200 mm.
• Повърхностна обработка: колофон, изравняване с горещ въздух (HASL).
