преходни отвори

Проходните отвори се използват за свързване на всички слоеве на печатна платка

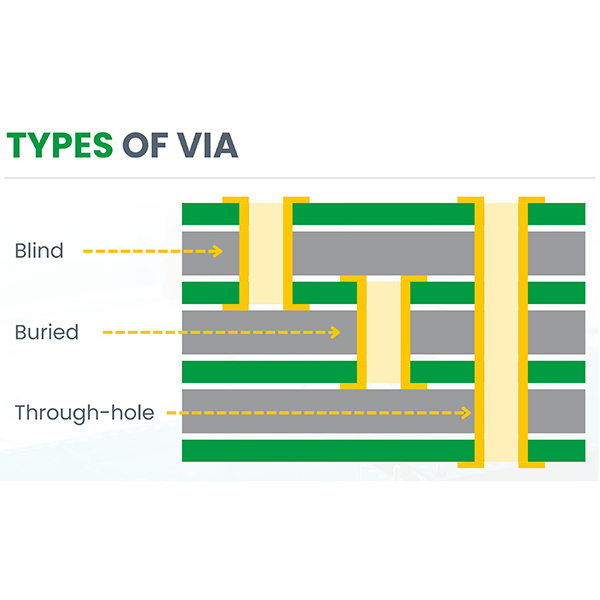

Проходните отвори са отвори, които проникват през всички слоеве на печатната платка, с отвори и в двата края. Те се използват обикновено за свързване на вериги между слоевете и за поставяне на изводите на компонентите, като представляват стандартен тип отвори в традиционния дизайн на печатни платки.

Описание

Проходни отвориса често срещан тип отвори в печатните платки. Те се отнасят до отвори, които преминават от едната страна на печатната платка към другата и се използват за свързване на проводими следи между различните слоеве на платките, а също така служат като точки за монтаж на изводите на компонентите.

Основни характеристики

  1. Прониква през всички слоеве на печатната платка, простирайки се от горния слой до долния слой, като и двата края са изложени на повърхността на печатната платка. Отворът е напълно прозрачен.
  2. Често се използва за свързване на проводими следи между различни слоеве на печатната платка и за монтаж на изводи на компоненти.
  3. Произвежда се чрез усъвършенствани процеси, обикновено включващи механично пробиване или лазерно пробиване, последвано от метализация (галванично покритие) за постигане на електрическа непрекъснатост.

Приложения

  1. Установява електрически връзки между слоевете на печатната платка.
  2. Позволява традиционните компоненти с отвори (резистори, кондензатори, интегрални схеми и др.) да бъдат запоени чрез вмъкване на пинове в отворите.
  3. Широко използвани в различни типове печатни платки, особено двустранни и многослойни платки.

Предимства

  1. Сигурни връзки със стабилни и надеждни електрически характеристики.
  2. Узрял производствен процес, ниска цена, подходящ за масово производство.
  3. Улеснява ръчното сглобяване и поддръжка.
