пробиване на отвори, включително поставяне на DIP и запояване

Общи компоненти за вграждане (през отвор)

Обичайните компоненти за вграждане (през отвор) включват, но не се ограничават до, IC в DIP опаковка, електролитни кондензатори, керамични кондензатори, индуктори, трансформатори, кристални осцилатори, конектори, пинови конектори, пинови гнезда, релета, предпазители, превключватели и силови устройства като TO-220 и TO-92. Вмъкването през отвор е подходящо не само за DIP (Dual In-line Package) компоненти, но и обхваща всички електронни части, които изискват PTH (Plated Through Hole) вмъкване.

Процес на монтаж чрез отвори

1. Подготовка и сортиране:Съгласно BOM и производствения план на клиента, всички компоненти с отвори, необходими за вмъкване, се подготвят и сортират.

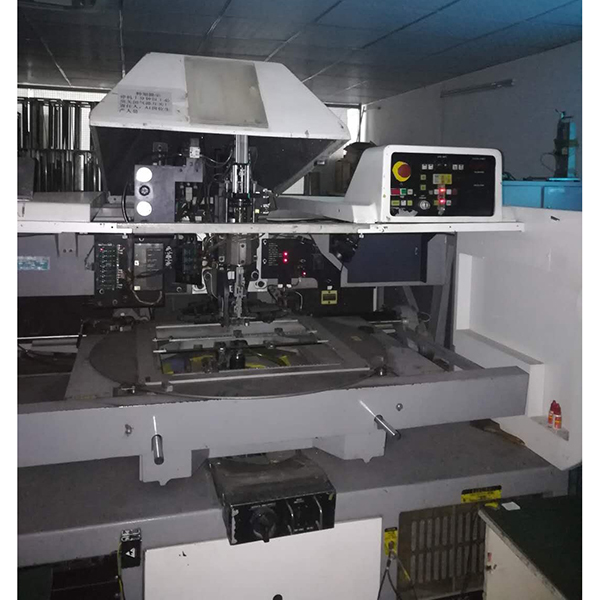

2. Поставяне:Операторите или автоматизираните машини вмъкват компонентите, включително DIP чипове и различни PTH части, в определени отвори на печатната платка, като гарантират правилната позиция, ориентация и полярност.
3. Формиране на изводи (ако е необходимо):За някои компоненти проводниците се формират предварително, за да се приспособят по-добре към отворите на печатната платка и процеса на запояване.
4. Проверка и корекция:Вмъкнатите компоненти се проверяват за точност и всякакви грешки в разположението се коригират незабавно, за да се гарантира качеството на сглобяването.
5. Запояване:За да се закрепят здраво изводите на всички вмъкнати компоненти към PCB подложките, се използва вълново запояване или ръчно запояване, което гарантира надеждни електрически връзки.
6. Подстригване и почистване на проводници:Излишните проводници се подрязват след запояване, а остатъците от флюс се почистват, за да се подобри външният вид и производителността на продукта.

Основни приложения на монтажа с проходни отвори

Сглобяването с отвори се използва широко в различни електронни продукти, особено в такива, които изискват висока надеждност, висока мощност или лесна поддръжка. Типичните приложения включват домакински уреди (като телевизори, аудиоустройства, контролни панели на перални машини), индустриални контролни устройства (дънни платки, PLC, инвертори), комуникационна техника (рутери, превключватели), автомобилна електроника (табла, модули за захранване), измервателни уреди, медицински устройства и изпитвателни инструменти.

Предимства на монтажа на отвори

• Подходящ за DIP чипове и всички компоненти с отвори, поддържащ широк спектър от процеси.
• Висока механична якост и здрави спойки, с отлична устойчивост на вибрации и надеждност.
• Поддържа компоненти с висока мощност и големи размери за по-добро разсейване на топлината и пренос на ток.
• По-лесна поддръжка и подмяна на вмъкнатите компоненти, което намалява разходите за поддръжка.
• Зрял процес и модерно оборудване, подходящо за различни нужди в производството на електроника.

Разлика между монтаж с отвори и SMT

Сглобяването с проходни отвори (PTH) се използва главно за по-големи или механично изискващи компоненти, докато SMT (Surface Mount Technology) е идеално за миниатюрни, с висока плътност и високо автоматизирани сглобки. Предимствата на сглобяването с проходни отвори са висока надеждност и по-лесно ремонтиране, докато SMT може да спести място и да подобри ефективността на производството.

Предимства на нашата услуга за монтаж на отвори

Разполагаме с опитен екип, специализиран в поставянето и запояването, който поддържа както ръчни, така и автоматизирани процеси. Можем да изпълним пълна гама от изисквания, включително поставяне, запояване, подрязване на проводници и почистване за всички PTH компоненти, включително, но не само, DIP пакети. Строгият контрол на качеството гарантира стабилно и надеждно качество на продукта. Можем да адаптираме процеса и стандартите за инспекция към нуждите на клиентите, като предоставяме истински еднократни услуги за монтаж на през-отвори.
