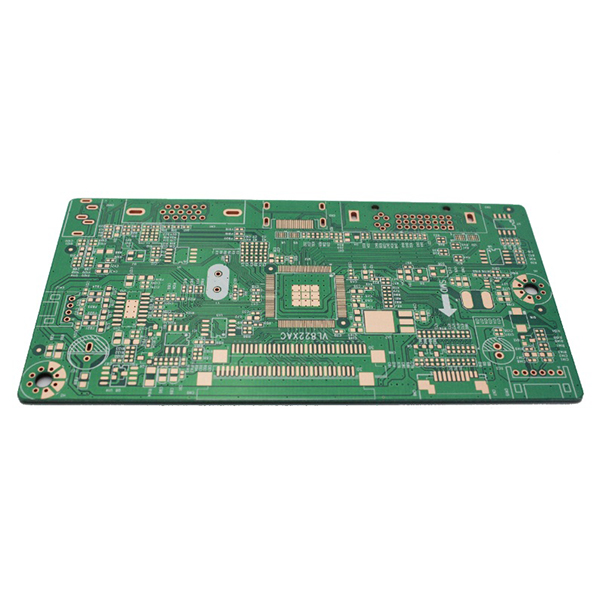

Свързващ елемент, запълнен със смола, чрез печатна платка (Resin Plugged Via PCB или Resin-filled Via PCB) се отнася до печатна платка, в която свързващите елементи са запълнени и запечатани със смола по време на процеса на производство на печатната платка.

Описание

Целта на обработката с пълнене с смола

Целта на обработката с пълнене с смола е да се предотврати попадането на спойка във виасите, да се повиши надеждността на платките и да се отговори на специални изисквания на процеса, като например високоплътностни междусъединения (HDI).

Основни характеристики

  1. Проводи, запълнени със смола:Смолата се пълни в виасите (обикновено сляпи, заровени или през виаси), се втвърдява и се обработва повърхността, за да се гарантира, че няма празнини вътре в отворите.
  2. Гладка повърхност:След запълването със смола може да се извърши шлифоване и медно покритие, за да се гарантира равна повърхност на подложката, което я прави подходяща за монтаж на пакети с фина стъпка, като BGA и CSP.
  3. Подобрена надеждност:Предотвратява проблеми като мехурчета или спойни топчета по време на запояване, като увеличава надеждността на проводимостта и механичната якост.

Основни приложения

  1. Печатни платки с висока плътност на свързване (HDI PCB).
  2. Многослойни платки, които изискват скрити/заровени виа и дизайн с запушване на виа.
  3. Дизайни на печатни платки за компоненти с висока надеждност и фина стъпка (като BGA и CSP пакети).
  4. Специални изисквания за предотвратяване на проникването на спойваща паста във виасите.

Разлики от обикновените виа

  1. Обикновените виа обикновено са празни и служат само за електрическо свързване, без запушване.
  2. Пътеките, запълнени със смола, са запълнени със смола, отговаряща на по-високи изисквания за процеса и сглобяването.
