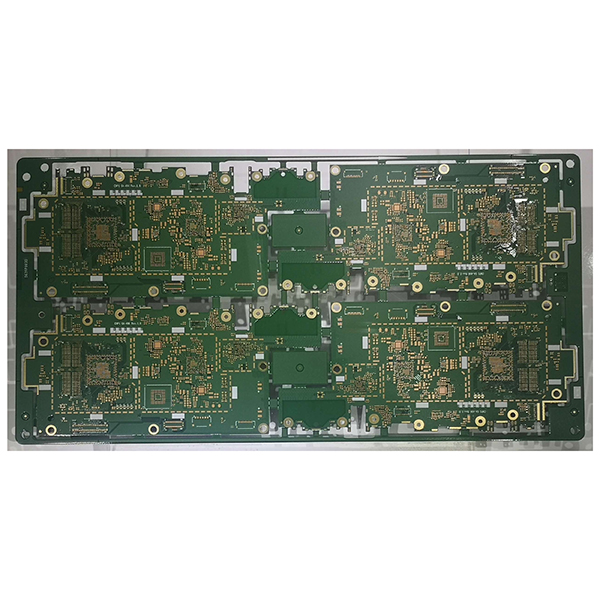

PCB с висока плътност на свързване за мобилни и IoT устройства

HDI платкиилиплатки с висока плътност на свързване, са печатни платки, които постигат висока плътност на маршрутизиране чрез микролинии, микроразстояние между линиите и микро-via технология. HDI платките са често срещан тип висококачествени печатни платки, използвани в съвременни електронни продукти като смартфони, таблети и висококачествени сървъри.

Основни характеристики на HDI платките

1. Висока плътност на маршрутизиране:Ширина и разстояние между линиите обикновено под 100μm (4 mil), което позволява по-гъсто маршрутизиране и по-малко разстояние между компонентите.
2. Технология Microvia:Широко използване на микро слепи виа и заровени виа, формирани чрез лазерно пробиване, за да се подобри ефективността на междуслойното свързване.
3. Многослойна структура:Обикновено многослойни платки (4-слойни, 6-слойни, 8-слойни или повече), поддържащи сложни схеми.
4. Тънък и компактен дизайн:Позволява разработването на по-леки, по-тънки, по-къси и по-малки електронни продукти.

Предимства на HDI платките

1. Поддържат чипове с висока плътност и висока производителност, като BGA, CSP и QFP.
2. Значително подобрява целостта и надеждността на сигнала, като същевременно намалява закъснението на сигнала и прехвърлянето.
3. Улеснява по-малките размери на продуктите и намалява теглото.
4. Идеални за електронни продукти, изискващи висока скорост, висока честота и строга цялост на сигнала.

Области на приложение на HDI платки

1. Смартфони, таблети, носими устройства.
2. Лаптопи, висококачествени дънни платки.
3. Автомобилна електроника, медицинско оборудване.
4. Комуникационни базови станции, сървъри и други висококачествени електронни устройства.
