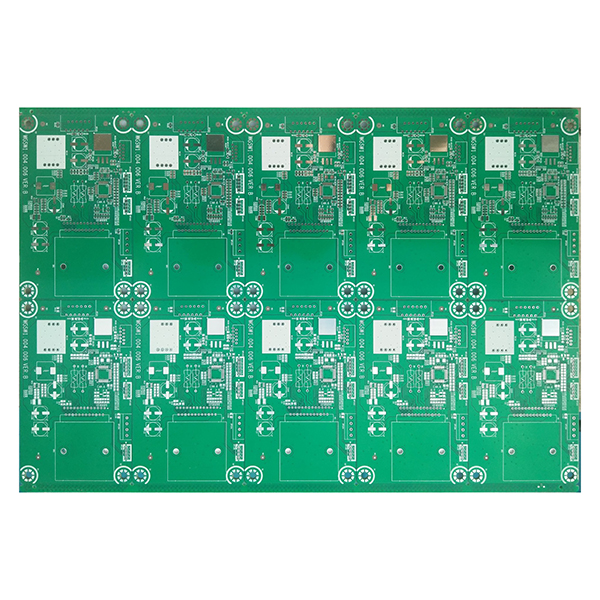

FR-4 епоксиден ламинат от стъклена влакна за PCB приложения

Общ преглед на FR-4 стъклена влакнеста платка

FR-4 стъклена влакнеста платка е високопроизводителна основа за печатни платки (PCB), изработена от стъклена влакнеста тъкан като армиращ материал и епоксидна смола като матрица, с ламинирана медна фолио на повърхността. „FR“ в FR-4 означава „огнеустойчив“, а „4“ е кодът на материала. Основните му характеристики включват отлична механична якост, стабилност на размерите, електроизолационни свойства и огнеустойчивост. FR-4 се използва широко в производството на печатни платки за различни електронни продукти и е един от най-често използваните и основни субстрати за PCB днес.

Основна структура

1. Стъклена основа:Използва се високоякостна стъклена влакна, за да се гарантира отлична механична якост и стабилност на размерите.
2. Епоксидна смола:Стъклопластовата тъкан е импрегнирана с висококачествена епоксидна смола, за да се подобри топлоустойчивостта, изолацията и общата стабилност на платките.
3. Медна фолио:Повърхността е покрита с електролитно медно фолио с висока чистота, което улеснява гравирането и формирането на фини схеми.

Основни характеристики на FR-4 платки

• Отлична стабилност на размерите, нисък коефициент на топлинно разширение и не се деформира лесно.
• Превъзходни диелектрични свойства, подходящи за високочестотна и високоскоростна предаване на сигнали.
• Изключителна термична устойчивост, подходяща за процеси при висока температура, като например претопяване, и поддържа дългосрочна работа при високи температури.
• Висока механична якост, устойчивост на удари и огъване, подходяща за производство на многослойни и висока плътност печатни платки.
• Минимално размазване на смолата при високоскоростно пробиване, което води до гладки стени на отвора и добра обработваемост.
• Силна огнеустойчивост, остава безопасен и надежден дори при високи температури.
• Добра устойчивост на влага и химикали, с дълъг експлоатационен живот.
• Цветовете на сърцевината са предимно жълти или бели, което е удобно за идентифициране на продукта и управление на качеството.
• Съвместим с различни процеси за повърхностна обработка, като HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold) и OSP (Organic Solderability Preservative), отговарящи на различни изисквания за сглобяване.

Основни приложения на печатни платки FR-4

• Широко използвани в производството на печатни платки за мобилни телефони, компютри, тестово оборудване, видеорекордери, домакински уреди и други потребителски електронни продукти.
• Прилага се в области с висока надеждност и висока производителност, като военно оборудване, системи за насочване, автомобилна електроника, аерокосмическа промишленост, медицински инструменти и промишлен контрол.
• Предпочитана основа за многослойни, с висока плътност и високочестотни/високоскоростни печатни платки, подходящи за комуникации, мрежи, сървъри и други електронни устройства.
• Подходящ за електронни продукти, които изискват термоустойчивост, влагоустойчивост, огнеустойчивост и дълъг експлоатационен живот.

Общи спецификации

• Дебелина на основата: 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm.
• Дебелина на медното покритие: 18μm, 35μm, 70μm.
• Размер на платка: 1044 x 1245 mm.
• Цвят на сърцевината: жълт, бял.
• Повърхностни покрития: HASL, ENIG, OSP.
