маршрутизиране по дълбочина

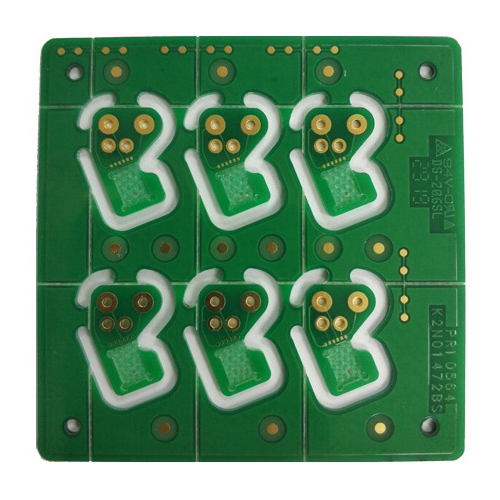

Дълбокото фрезоване създава стъпаловидна или канална форма за печатни платки

Слепото фрезоване, известно още като „фрезоване в дълбочина“, е често използвана техника за механична обработка при производството на печатни платки. Използва се в области на електронните продукти, като комуникационна техника и автомобилна електроника, които изискват висока структурна сложност и ефективно използване на пространството.

Описание

Основният принципсе състои в селективно отстраняване само на повърхностния слой на печатната платка до предварително определена дълбочина, вместо да се прореже цялата платка. Този подход запазва основния субстрат непокътнат, като създава канали или отвори с определена дълбочина само в необходимите области.

Основни характеристики

  1. Процесът на сляпо фрезоване позволява прецизен контрол над дълбочината на фрезоване, постигайки сложни структури като локални стъпки, плитки канали или полуотвори на платка.
  2. Тази технология позволява създаването на вдлъбнатини или фрезови отвори върху печатни платки, което значително подобрява разнообразието и гъвкавостта при монтажа на компоненти.
  3. Слепото фрезоване обикновено разчита на високопрецизно автоматизирано оборудване, за да се гарантира постоянна дълбочина и остри контури, отговарящи на сложните производствени изисквания на съвременната електроника.

Типични приложения

  1. При вграждането на специфични компоненти като RF модули, LED диоди или метални екрани в платките, слепото фрезоване създава локализирани плитки вдлъбнатини.
  2. То създава структури на печатни платки с стъпаловидни конфигурации, като предварително оформени пространства за полувмъкнати конектори или специализирани слотове за карти.
  3. То произвежда локализирани фрезовани отвори или вдлъбнати области, улеснявайки поставянето на специализирани структурни компоненти или подобрявайки плътността на сглобяване на ниво платка.
  4. Широко се прилага в високотехнологично комуникационно оборудване, интелигентни терминали, автомобилна електроника и други области на електронните продукти, изискващи висока структурна сложност и използване на пространството.
