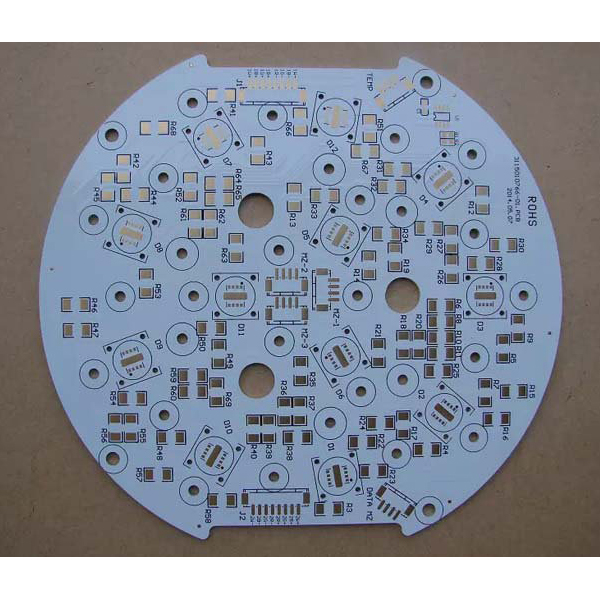

PCB на медна основа с отделни термични и електрически пътища

Печатни платки на медна основа (Copper Core PCB)

Печатната платка на медна основа (Copper-based PCB или Copper Core PCB) е вид платка с медно покритие, която използва метална мед като основен материал. Нейната структура е подобна на тази на алуминиевите печатни платки и обикновено се състои от три части: медна основа, изолационен слой и медно фолио. Медните печатни платки се отличават с изключително висока топлопроводимост и отлична механична якост, което им позволява бързо и ефективно да разсейват топлината, генерирана от електронните компоненти. Те се използват широко в електронни продукти с висока мощност, висока топлина и висока надеждност, като усилватели на мощност, комуникационни устройства, модули за захранване, автомобилна електроника и LED осветление.

Основни характеристики на печатните платки на медна основа

1. Изключително висока топлопроводимост, далеч по-добра от алуминиевите печатни платки и стандартните FR-4 платки.
2. Отлична електрическа изолация и механична обработка.
3. Могат да издържат на по-висок ток и плътност на мощността, подходящи за висококачествена електроника и приложения с строги изисквания за разсейване на топлината.

Основни приложения на печатни платки на медна основа

1. Високомощно електронно оборудване: като усилватели на мощност, високомощни модули, инвертори и др., където се изисква ефективно разсейване на топлината и висока токова мощност.
2. LED осветителни продукти: LED лампи с висока мощност, LED улично осветление, автомобилни LED лампи, LED дисплеи и др., които могат ефективно да намалят температурата на LED прехода и да удължат експлоатационния живот.
3. Автомобилна електроника: блокове за управление на двигателя, модули за разпределение на енергията, бордови зарядни устройства, автомобилно осветление и др., където разсейването на топлината и надеждността са от решаващо значение.
4. Комуникационно оборудване: усилватели на мощност за базови станции, RF модули, филтри, микровълнови комуникационни устройства и др., изискващи силно разсейване на топлината и висока стабилност.
5. Индустриален контрол: високочестотни импулсни захранвания, двигателни драйвери, честотни преобразуватели, индустриално оборудване за автоматизация и др., използвани в електронни системи за управление с висока мощност и висока температура.
6. Медицинско оборудване: медицински захранващи устройства, медицинско оборудване за образна диагностика, устройства за лазерна терапия и др., където разсейването на топлината и безопасността са от съществено значение.
7. Аерокосмическа и военна област: радарни системи, навигационно оборудване, енергийни системи и други електронни компоненти, изискващи висока надеждност и адаптация към екстремни условия.
8. Сектор на новите енергии: фотоволтаични инвертори, преобразуватели на вятърна енергия, системи за управление на батерии и други платки за управление на захранването за устройства, работещи с нови енергии.
9. Потребителска електроника: аудио оборудване от висок клас, игрови конзоли, модули за захранване за интелигентни домове и други продукти, изискващи висока топлинна разсейваемост и висока производителност.

Термоелектрически разделителна медна печатна платка

Термоелектрическите разделителни медни печатни платки са специална структура медни печатни платки, използвани главно за допълнително подобряване на разсейването на топлината и надеждността на електрическата изолация на електронните продукти. „Термоелектрическо разделяне” означава, че пътят на топлинната проводимост и електрическият път са проектирани независимо и отделно, което позволява ефективно разсейване на топлината, като същевременно осигурява отлична електрическа изолация.

Структура на термоелектрически разделяща медна печатна платка

1. В долната част на компонентите, изискващи ефективно разсейване на топлината, се отваря прозорец директно върху медното основание и се запълва с материали с висока топлопроводимост (като керамични парчета, медни стълбове или медни блокове), което позволява топлината, генерирана от компонентите, да се прехвърля директно към медното основание, докато електрическата връзка все още преминава през изолационния слой и медното фолио.
2. По този начин топлината се разсейва директно през стълба или прозореца за топлинна проводимост, докато токът все още преминава през веригата над изолационния слой – термичните и електрическите пътища са разделени и не се влияят взаимно.

Основни предимства на термоелектрическите разделителни медни печатни платки

1. Значително подобрява ефективността на разсейване на топлината, особено подходяща за LED с висока мощност, силови устройства и други приложения, които са изключително чувствителни към топлина.
2. Осигурява електрическа безопасност, предотвратявайки изтичане и повреда.
3. Позволява миниатюризация и дизайн с висока интеграция.

Сценарии за приложение на термоелектрически разделени медни печатни платки

• Високомощно LED осветление
• COB опаковки
• Автомобилни фарове
• Модули за силова полупроводникова техника
• Други свързани области
