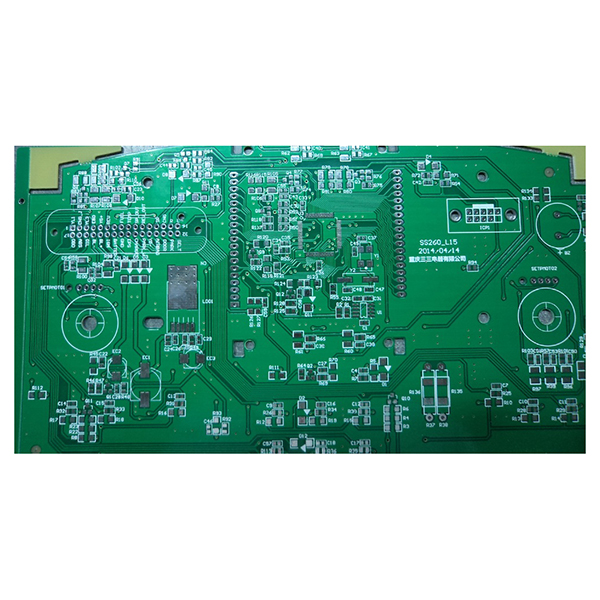

Печатни платки CEM-3

Характеристики и приложения на печатните платки CEM-3

CEM-3 е вид композитен ламинат, покрит с мед. Температурата на стъклено превръщане, устойчивостта на спояване, якостта на отлепване, водопоглъщаемостта, якостта на електрически пробив, изолационното съпротивление и UL индикаторите отговарят на стандартите на FR-4. Разликите са, че якостта на огъване на CEM-3 е по-ниска от тази на FR-4, а коефициентът на топлинно разширение е по-висок от този на FR-4.

Описание

CEM-3 Композитен ламинат с медно покритие за печатни платки

CEM-3 е композитен ламинат с медно покритие, използван за печатни платки (PCB). Той се произвежда чрез укрепване на безалкална стъклена тъкан и стъклена подложка с епоксидна смола, след което върху повърхността се пресова медно фолио. Електрическите характеристики, термоустойчивостта и огнеустойчивостта на CEM-3 са основно сравними с тези на FR-4, но механичната му якост е малко по-ниска, а коефициентът на топлинно разширение е малко по-висок. Най-забележителната характеристика на CEM-3 е, че сърцевината му обикновено е бяла или светлосива, с гладка повърхност, която е лесна за пробиване и обработка, което го прави подходящ за производството на двустранни печатни платки. CEM-3 се използва широко в електронни продукти, които изискват баланс между производителност и цена, като домакински уреди, инструменти и измервателни уреди, автомобилна електроника и др.

Основни характеристики на CEM-3

  • Електрическите свойства са сравними с тези на FR-4.
  • Висока надеждност на PTH (покрити с метал отвори).
  • Гладка повърхност, със сърцевина, която е предимно бяла или светло сива.
  • Добра огнеустойчивост и изолация.
  • Лесен за пробиване и обработка.
  • По-ниска цена от FR-4, с висока рентабилност.
  • Подходящ за производство на двустранни печатни платки.

Основни приложения

  • Инструменти и измервателни уреди.
  • Информационни устройства.
  • Автомобилна електроника.
  • Автоматични контролери.
  • Игрови конзоли.
  • Домакински уреди.
  • Комуникационна техника.

Общи спецификации

  • Дебелина на основата: 1,0 mm, 1,5 mm.
  • Дебелина на медното покритие: 35μm.
  • Размер на платка: 1044×1245 mm.
  • Повърхностни покрития: HASL (изравняване с горещ въздух), ENIG (безтоково никелово покритие с потапяне в злато), OSP (органичен консервант за спойваемост).
