слепи отвори

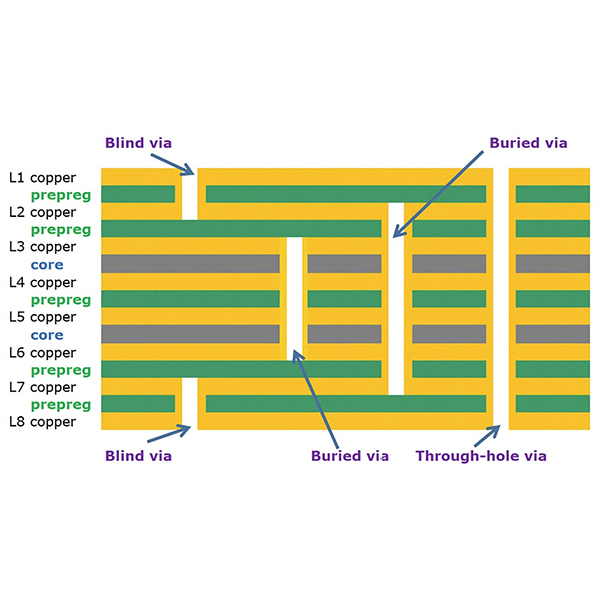

Слепите отвори свързват повърхностния слой и вътрешните слоеве

Слепите отвори са пробити отвори, които свързват повърхностния слой на печатната платка с вътрешните слоеве, без да проникват през цялата платка. Те се използват широко в многослойни платки за електронни продукти с висока плътност и висока производителност.

Описание

Слепите виаса специализирана структура на отвори в многослойни печатни платки, използвани предимно за свързване на следи между повърхностния слой (външния слой) на платката и вътрешния слой. Един от портовете на слепия виа се намира на външната повърхност на печатната платка, докато другият порт завършва на вътрешния слой на печатната платка, без да прониква през цялата платка.

Основни характеристики на слепите виа

  1. Метод на свързване:Свързва само повърхностния слой (например слой 1 или най-горния слой) с вътрешен слой, без да преминава през всички слоеве.
  2. Външен вид:Видим от повърхността на печатната платка, но отворът не прониква до противоположната страна.
  3. Сложност на производството:По-сложен от стандартните отвори, изисква техники за пробиване и покритие на слоеве.

Приложения на скритите отвори

  1. Използва се в платки с висока плътност на свързване (HDI) за увеличаване на плътността на маршрутизиране.
  2. Подходящи за проекти, изискващи многослойни връзки, като същевременно спестяват място, като смартфони, таблети, комуникационни устройства и други високотехнологични електронни устройства.

Предимства на слепите виа

  1. Спестява място на печатната платка и подобрява плътността на маршрутизацията.
  2. Ефективно съкращава пътя на предаване на сигнала, подобрявайки неговата цялост.
  3. Улеснява миниатюризацията и проектите с висока производителност.
