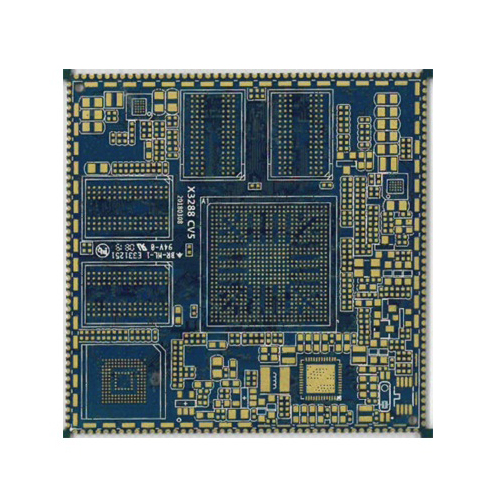

6-слойна печатна платка

6-слойна печатна платка за приложения с висока плътност

Шестслойната печатна платка е многослойна PCB, изработена чрез редуващо се ламиниране на шест слоя проводима медна фолио и изолационни слоеве. 6-слойните PCB могат да осигурят повече пространство за маршрутизиране и по-добри електрически характеристики, което ги прави особено подходящи за сложни, високоскоростни и с висока плътност дизайни на електронни продукти.

Описание

Шестслойна печатна платка (6-слойна PCB) Общ преглед

Шестслойната печатна платка (6-слойна PCB) е тип многослойна платка с шест слоя проводима медна фолио. 6-слойната PCB обикновено се изработва чрез редуване на външни и вътрешни слоеве, разделени с изолационни материали. В сравнение с двуслойните или четирислойните платки, 6-слойната PCB предлага по-висока плътност на окабеляване, по-добра електромагнитна съвместимост (EMC) и по-добра цялост на сигнала, което я прави подходяща за високоскоростни, високопроизводителни или сложни схеми.

Типична структура на 6-слойна печатна платка

  1. Горна пластина (L1, обикновено за монтаж и маршрутизиране на компоненти)
  2. Вътрешен слой 1 (L2, обикновено заземен слой GND)
  3. Вътрешен слой 2 (L3, обикновено слой за захранване)
  4. Вътрешен слой 3 (L4, обикновено слой за сигнали)
  5. Вътрешен слой 4 (L5, обикновено слой за сигнали или захранване/заземяване)
  6. Долен слой (L6, обикновено за монтаж на компоненти и маршрутизация)

Основни характеристики на 6-слойните печатни платки

  • Многослойната структура позволява сложна маршрутизация на веригите и управление на множество захранвания/заземявания.
  • Отлична цялост на сигнала, подходяща за високоскоростно предаване на сигнали.
  • Изключителна електромагнитна съвместимост, намалява електромагнитните смущения (EMI).
  • Поддържа по-компактни дизайни, идеални за електронни продукти с висока плътност и висока производителност.

Основни приложения на шестслойните печатни платки

  • Комуникационно оборудване.
  • Сървъри и висококачествени компютри.
  • Индустриални системи за управление.
  • Медицинска електроника.
  • Автомобилна електроника.
  • Високоскоростни устройства за съхранение и др.
