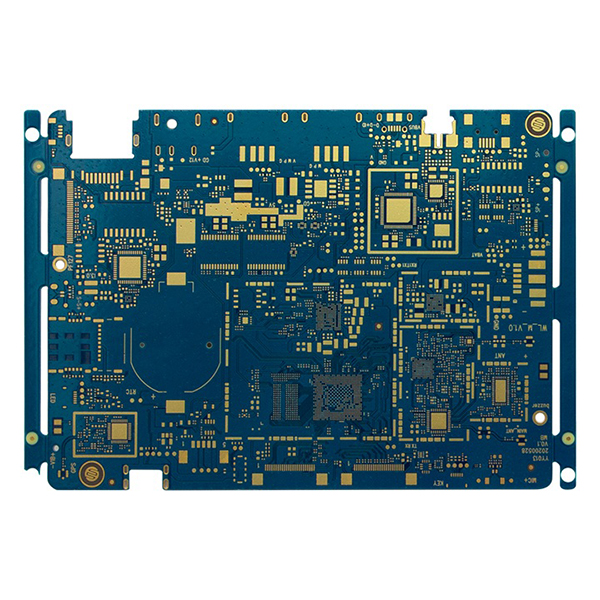

Производство на 5G IoT PCB с S1000-2M и ENIG+OSP

Тази 5G IoT PCB се отличава с отлични електрически характеристики и надеждна механична якост, отговаряйки на строгите изисквания за високоскоростно предаване на сигнали и монтаж с висока плътност за 5G IoT устройства. Нейният дизайн и производствен процес напълно отчитат разнообразните нужди на IoT терминалите, предлагайки силна съвместимост и мащабируемост.

Основни характеристики на производството на 5G IoT PCB

• Използва високопроизводителна основа S1000-2M с отлична топлоустойчивост и стабилност на размерите, подходяща за високочестотна, високоскоростна предаване на сигнали.
• Хибридният процес на пресоване подобрява общата производителност на платките, адаптирайки се към многослойни структури и сложни схеми.
• Повърхностната обработка комбинира ENIG (Electroless Nickel Immersion Gold) и OSP (Organic Solderability Preservative), подобрявайки надеждността на запояването и устойчивостта на окисляване, удължавайки живота на продукта.
• Поддържа маршрутизиране с висока плътност и обработка на малки отвори, отговаряйки на тенденциите за миниатюризация и интеграция в IoT.
• Отличната цялост на сигнала и електромагнитна съвместимост осигуряват стабилно предаване на 5G данни.
• Размер, брой слоеве и параметри на процеса, които могат да се персонализират, за да се адаптират гъвкаво към различни IoT устройства.

Основни приложения

• Основни платки и функционални модули за 5G IoT терминални устройства.
• Сензорни и контролни възли в приложения за интелигентни домове и интелигентни градове.
• Високонадеждни области като автомобилни мрежи и индустриален IoT.
• Различни модули за безжична комуникация и устройства за събиране на данни.
• Други 5G IoT продукти, изискващи високоскоростно предаване на сигнали и интеграция с висока плътност.
