Производство на 14-слойна 3-степенна платка за тестване на полупроводници

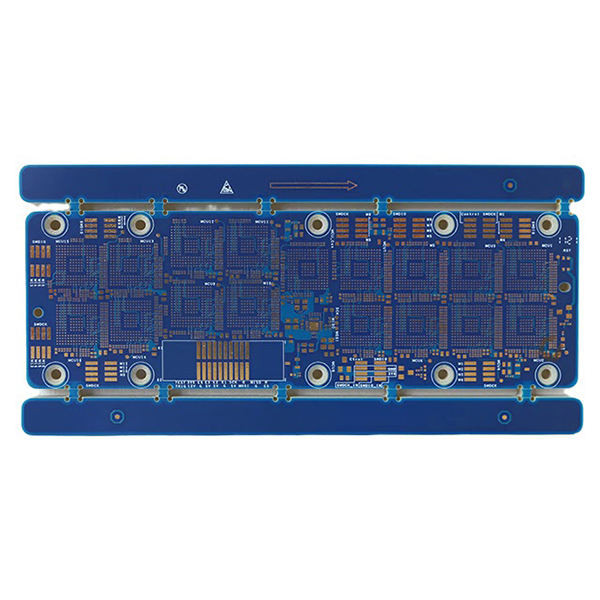

14-слойна, 3-степенна платка за тестване на полупроводници

Производството на 14-слойни, 3-степенни полупроводникови тестови платки PCB, с висока плътност, висока прецизност и висока надеждност, се използва широко в различни съвременни полупроводникови тестови устройства и служи като ключова основа за осигуряване на качеството и производителността на чиповете.

Основни характеристики на 14-слойна, 3-степенна платка за тестване на полупроводници

• Многослойна високоплътна взаимовръзка:14-слойната структура, комбинирана с 3-степенна HDI технология, поддържа сложни схеми на вериги и изолация на много сигнали, отговаряйки на изискванията за висока плътност и високоскоростно предаване на сигнали.
• Прецизен производствен процес:Използва висококачествен материал Shengyi S1000-2M, с позлатена повърхност, минимален диаметър на отвора 0,5 mm и минимална следа/разстояние 4/4 mil, подходящ за тестови нужди с фина стъпка и висока прецизност.
• Висока надеждност и целостност на сигнала:Усъвършенстваната технология за скрити/слепи преходи и междуслойни връзки значително подобрява целостта на сигнала и способността за противодействие на смущенията, като гарантира точни тестови данни.
• Отлични материали и изработка:Устойчивост на високи температури и корозия, подходяща за дългосрочни и сложни тестови среди.
• Гъвкав дизайн и персонализация:Поддържа различни тестови интерфейси и персонализирани дизайни, което улеснява интегрирането в различни тестови системи.

Въведение в 14-слойна, 3-степенна платка за тестване на полупроводници

• 14 слоя:Относи се до 14 проводими слоя вътре в печатната платка, което позволява сложни верижни връзки и изолация на сигнала чрез многослойно подреждане, подходящо за изисквания за висока плътност и висока скорост на сигнала, и подобрява целостта на сигнала и електромагнитната съвместимост.
• 3 стъпки:Обикновено се отнася до „етапите“ в технологията HDI (High Density Interconnect) – три лазерни пробивания и три ламиниращи процеса, поддържащи по-фини заровени/слепи структури за по-гъвкави връзки и по-висока плътност, подходящи за високоскоростни/високочестотни приложения.
• Тестова платка за полупроводници:Специално използвана за функции като тестване на функциите на чипа и тестване на стареене, изискващи висока надеждност, висока прецизност и отлична способност за предаване на сигнали.

Основни приложения

• Системи за тестване на полупроводници, като например устройства за тестване на чипове, автоматично оборудване за тестване ATE, пробни карти и платки за натоварване.
• Сценарии за тестване с високи изисквания, като тестване на функциите на IC, тестване на стареене и анализ на откази.
• Подходяща за опаковане и тестване на полупроводници, както и за научноизследователска и развойна дейност с изисквания за висока честота, висока скорост, висока прецизност и висока надеждност.
